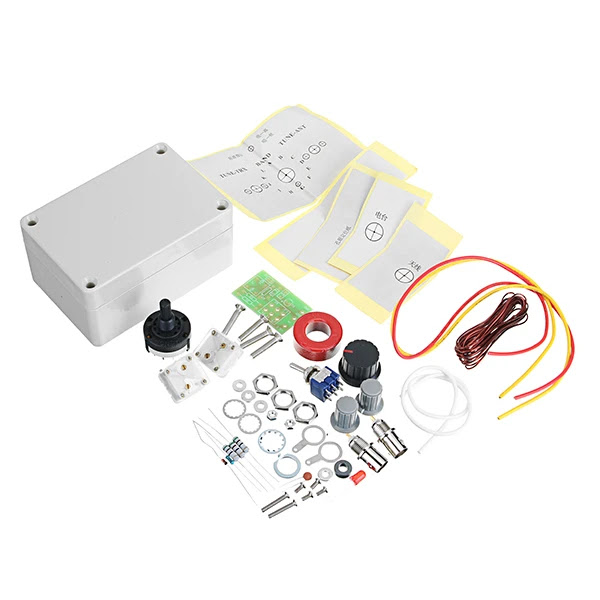

Pornind de la necesitatea unui cuplor de antena mic si eficient pentru lucru in portabil, am achizitionat un kit de la prietenii din rasarit. Fata de ce livreaza vanzatorul, mai sunt necesare doua piulite M2.5, doua saibe elastice Grover (pentru fixarea butoanelor la axele condensatoarelor variabile) si un LED rosu transparent.
Cuplorul functioneaza de la 1 la 30 MHz si poate potrivi impedante in gama 30 - 300 ohmi. Puterea maxima suportata este de 15W. LED-ul se aprinde si pentru o putere mai mica de 3W.
Cuplorul este in "T", cu doua condensatoare variabile si o bobina cu prize realizata pe un tor de ferita. Pare a fi elementul cel mai greu de realizat, dar nu-i decat un pic migalos. Schema mai contine o punte de masura cuplata in circuit prin intermediul unui comutator doar in momentul acordului. Cand puntea este echilibrata, antena este vazuta de emitator cu o impedanta de 50 ohmi (teoretic, dupa elementele din schema, 51 ohmi!) si LED-ul este stins complet. Este foarte usor de observat pe un LED transparent si nu mat, asa cum este livrat. Eu am inlocuit fiecare rezistor de 51 ohmi cu perechi de 100 ohmi in paralel. Trebuie sa atrag atentia ca pe schema bobina este reprezentata exact invers, adica trebuie montata cu prizele dese in partea de sus, catre condensatori si infasurarea de 10 spire catre masa, altfel va fi imposibil sa acordati antene pe benzile superioare. Atentie la montarea transformatorului realizat pe torul FT37-43. Pe placuta de circuit imprimat sunt marcate gresit infasurarile (inversate primarul cu secundarul).

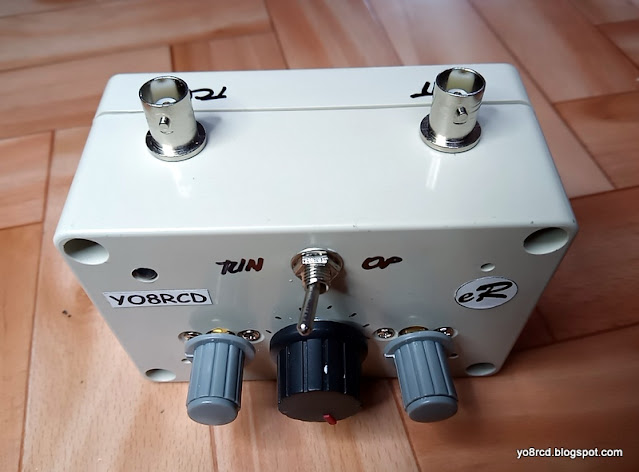

Vanzatorul livreaza etichete autocolante care pot fi de ajutor pentru gaurire. Cele primite de mine nu sunt exact cat carcasa din plastic asa ca am folosit un subler pentru a trasa locul gaurilor. Dupa cum o sa observati in imaginile urmatoare, am preferat o altfel de aranjare a componentelor. Cred ca este mai ergonomica.
La prima vedere, cuplorul de antena construit isi face treaba. Am reusit sa acordez o antena GP pentru banda de 20 de metri pe mai multe benzi cu un SWR mai bun de 1:1,5. Voi reveni cu masuratori.
