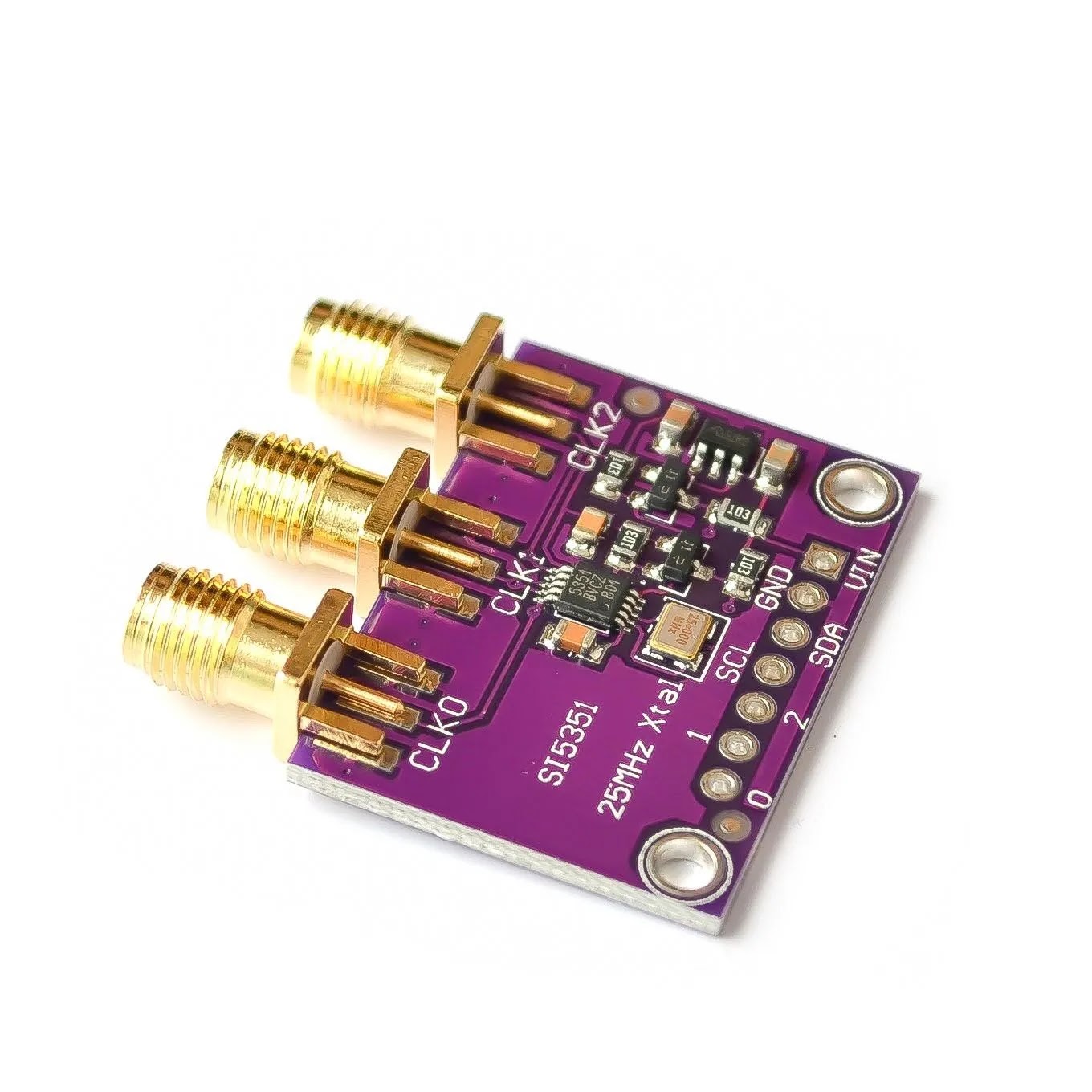

Modulul generator de radiofrecventa tip Adafruit Si5351, folosit in multe constructii radio pe post de oscilator local/VFO digital, foloseste un rezonator cu cuart cu frecventa de 25,00 MHz. In practica s-a constatat ca frecventa are o deriva termica accentuata in primele minute de functionare. Pe "cascada" SDR se poate observa usor aceasta fuga de frecventa. Pentru cresterea stabilitatii frecventei generate, Adam Rong, BD6CR, propune inlocuirea rezonatorului cu un oscilator TXCO (oscilator cu cristal compensat in temperatură, precizia frecventei generate fiind de +/- 0,5ppm). Adam spune ca eroarea este de doar 2 ppm sau 28 Hz la 14 MHz, iar parametru de calibrare (in cazul ADX) foarte aproape de 0. CRKits vinde module care contin aceasta modificare sau doar placuta cu TCXO. Pretul ar fi rezonabil, dar trebuie sa luati in calcul si taxele care vor fi achitate la primirea coletului (CRKits nu colecteaza TVA).
Pentru cei cu indemanare, circuitul imprimat necesar se poate realiza (in zona in care este marcat modulul) prin gravare cu o freza mica sau chiar cu o scula aschietoarea construita dintr-o panza de fierastrau.
Placile disponibile la CRKits:
Daca ai nevoie de informatii suplimentare, lasa un comentariu.
