Cat de mult poate fi simplificat un transceiver? Un raspuns la aceasta intrebare ne da PY2OHH, Miguel, realizand un transceiver foarte mic capabil sa comunice in banda de 40 metri doar cu un tranzistor si cateva componente pasive. Desigur, puterea este mai mult decat modesta (700mW) dar suficienta pentru a realiza legaturi locale.
Componente si materiale:
- Q1 NPN 2N3904 sau echivalente cu Ic> 50mA si Ft peste 100MHz (BC547B, BC548B sau C, BC337, 2N2222)
- D1 și D2 1N4148
- X1 cristal în banda de 40m
- L1 4,7μH (valoare critică, influențează performanța TX).
- R1 47k
- R2 de la 4k7 la 10k
- C1 100pF mica, styroflex
- C2 intre 68 și 82pF mică, styroflex
- C4 intre 120 și 150pF mică, styroflex
- C3 47nF sau 100nF ceramic sau multistrat.
- C5 Electrolitic 1μF la 16V
- cască telefonica obișnuita, dinamică
- diverse (plăci de circuite imprimate, conectori, cabluri)

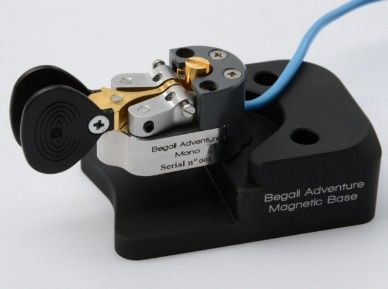

QSO CW
