sâmbătă, 29 aprilie 2017

Analizor de antena la pret scazut

Folosind un generator de RF cu putere de cativa mW se poate afla frecventa de rezonanta a antenelor si se poate regla antena tuner-ul (ATU) fara a genera QRM.

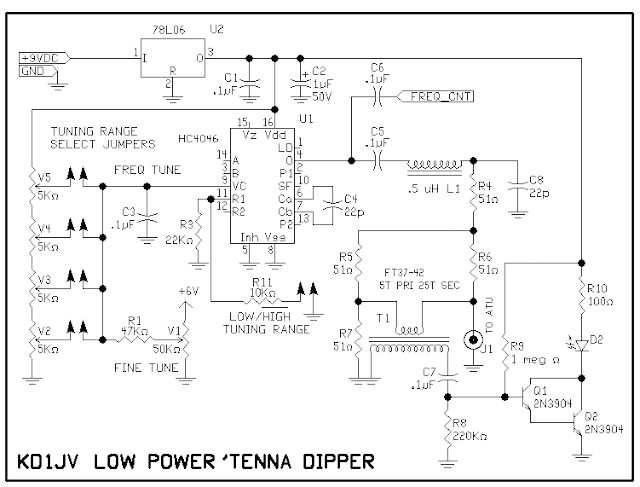

Dispozitivul este compus dintr-un generator de RF reglabil realizat cu un circuit integrat PLL (CD74HC4046AE), o punte de masura si un indicator cu LED. Alimentarea se face cu o baterie de 9V.




Reglarea frecventei oscilatorului se face in tensiune pe pinul 9. In acest scop sunt utilizate patru semireglabile care sunt presetate pe centrul benzilor si sunt selectabile cu ajutorul unor "calareti" sau comutator DIP. V1 permite reglajul fin al frecventei. Daca nici un potentiometru de presetare nu este conectat, V1 permite reglajul pe intreaga gama (2,5 - 22MHz). Pentru a extinde gama de frecvente se conecteaza in paralel pe R3 rezistorul R11, gama de frecventa fiind in acest caz 7 - 40MHz. In functie de gama selectata (V2... V5), reglajul fin variaza frecventa oscilatorului cu max. 2MHz.

Semireglabil
R3
R3 paralel cu R11
V2 2.5-4.8 MHz 7 la 13 MHz
V3
5.0-8.5 MHz
13 la 21 MHz
V4
8.6-12.3 MHz
21 la 27 MHz
V5
12.5 la 22 MHz
27 până la 40 MHz

Ieșirea VCO-ului este cuplata prin intermediul unui filtru TJ si asigura un nivel constant pe puntea de masura (3 rezistoare de 51 ohmi si antena de masurat). Datorita nivelului scazut de semnal injectat, este necesar un transformator ridicator conectat in iesirea puntii. Semnalul de iesire este apoi aplicat unui amplificator Darlington format din tranzistorii Q1 și Q2. R9 (1Mohm) polarizeaza insuficient pentru a aprinde LED-ul, care se va stinge dacă nu există nici un semnal de intrare, dar suficient de sensibil la semnalele de intrare mici, de la punte.

Semnalul RF de la iesirea puntii este amplificat direct de circuitul Darlington, nefiind necesara redresarea acestuia. LED-ul oferă o indicație vizuală efectivă a curentului de colector. Cu cât semnalul de intrare este mai mare, cu atat este mai luminos. Acest lucru elimină „zonă moartă“, produsă de un redresor cu diode, ceea ce face găsirea unui nul exact al puntii. Pentru o precizie mai mare se poate conecta un instrument de masura in paralel cu R10.

Etalonarea dispozitivului presupune reglarea V2 - V5 cu ajutorul unui frecventmetru pe mijlocul benzilor. Conectarea permanenta a unui frecventmetru pe iesire (C6) da o precizie mai mare masuratorii.


Functionare:
Se conecteaza antena de masurat (J1) si se baleiaza reglajul fin pana se stinge LED-ul. Daca LED-ul nu se stinge complet, exista o componenta reactiva la impedanta vazuta de punte. Pentru ajustarea unei bloc ATU, se conecteaza puntea la intrarea dispozitivului, se seteaza frecventa la care trebuie sa functioneze si apoi se ajusteaza reglajele ATU pana se stinge LED-ul.
Desi oscilatorul nu are o stabilitate foarte buna, analizorul poate fi folosit ca un generator RF de uz general.



Desenul cablajul (1:1) poate fi descarcat de AICI.
Comutatorul de benzi poate fi realizat cu calareti (foto sus) sau un comutator miniatural, DIP (cablaj jos).

Amplasare componente:



Important!
Frecventa superioara limita a oscilatorului depinde de producatorul circuitului integrat. Cele fabricate de Philips si Harris functioneaza pana la 40MHz, R9 va fi ajustat în funcție de CI utilizat si sensibilitatesa etajului de amplificare.

Boxa rezonanta CW

Boxa rezonanta CW este un sistem acustic reglat sa favorizeze o anumita frecventa (in acest caz, 600Hz), tonul CW receptionat este mult mai clar si curat comparativ cu tonul redat intr-un difuzor obisnuit.
Frecventa de rezonanta a unui cilindru poate fi calculata cu o formula similara cu cea folosita pentru a gasi frecventa de rezonanta a unui dipol, utilizandu-se in loc de viteza luminii, viteza sunetului (340 m/s). Formula este L=340/F, pentru un cilindru deschis la ambele capete sau  L = 340/2F (jumatate), pentru cilindru inchis la un capat.
Cea mai simpla configuratie, un cilindru inchis la un capat cu lungimea de 27,94cm va rezona la 600Hz. Pentru a putea fi integrat pe masa sau raft, cilindrul se poate plia in forma de "U" si se poate realiza din tevi PVC. Autorul recomanda o constructie sub forma de boxa. Difuzorul are diametrul exterior de 6,35cm iar grosimea materialului (PAL, placaj) este de 7mm.

Detalii constructive (dimensiuni in cm):


joi, 13 aprilie 2017

VFO digital 0-30 MHz (II)

Versiunea 1.1 a VFO-ului digital DDS717 permite comutarea a 9 benzi, prin adaugarea CI 74LS145 si modificarea corespunzatoare a softului.

Schema


Cablaj




Download
HEX LCD 16*2
HEX LCD 20*4
HEX LCD 20*2


Comutarea benzilor



DDS717 in combinatie cu BITX40 pe receptie

duminică, 9 aprilie 2017

Fotoghicitoare (I)

In ciuda avansului tehnologic si al miniaturizarii, un cunoscut radioamator pasionat de constructii a dovedit ca un montaj electronic poate fi functional chiar daca este realizat clasic, "paiajen". De fapt, ce-ar mai fi radiamatorismul daca toate aparatele ar fi de "fabrica"?

(click pe imagine pentru marire!)

In functie de interesul aratat, acest articol, care se doreste a fi un serial (conceptia tehnica a aparatului... MERITA!), va continua. Ce o fi? Puteti identifica etajele?
Astept comentariile voastre!

VFO digital 0-30MHz



Schema:
(click pe imagine pentru marire!)

Caracteristici:
- S-metru
- comutare pentru 4 benzi
- mod USB si LSB
- RIT
- setare frecventa cu encoder
- afisaj LCD 16 * 2 sau 16 * 4 linii (soft diferit!)

Cablaj:

(click pe imagine pentru marire; corectura YO8RCD)


Catalog
AD9850
Test RX DDS V.717 + BITX


duminică, 2 aprilie 2017

Antena verticala multibanda pentru US

Orice radioamator stie ca la antene conteaza marimea! Ne dorim cu totii paduri de antene, cat mai bine acordate si, daca se poate, sa dea cat mai bine in poze. ;-)
Cum o antena inseamna si spatiu, mult spatiu, nu este la indemana oricui. Din acest motiv va supun atentiei constructia unei antene verticale (realizata in doua versiuni de catre F5ROD, Jack Proux).

Desigur, antena este un compromis, dar un compromis care va da rezultate si va putea fi folosita cu succes pe un balcon sau in traficul mobil.

Caracteristici:
- poate fi acordata in benzile de unde scurte, de la 80 la 10 m (folosind un sistem simplu de comutare);
- inaltimea maxima mai mica de 1,7 m;
- foloseste materiale usor de procurat.



Pentru prima versiune sunt necesare urmatoarele materiale:
- tub aluminiu de 14 mm, 1 m lungime ;
- tub PVC de 40 mm diametru, 17 cm lungime;
- spic antena CB de 1,4 m;
- sarma CuEm 1 mm si 2 mm diametru;
- cablu flexibil de aprox 30 cm si crocodil;
- cablu coaxial;
- mufe;
- materiale marunte (suruburi, adezivi, profile PVC).

Realizarea bobinei.
Se incepe bobinarea la 2 cm de capatul tubului PVC folosind CuEm de 1 mm. Prima sectiune are 18 spire. Se continua folosind CuEm de 2 mm 10 spire, 11 spire, 9 spire, 7 spire, 6 spire, la final 4 spire distantate la 1 cm si pe fiecare spira priza.




Materiale necesare pentru a doua versiune:
- tub aluminiu de 50 mm diametru, 1 m lungime;
- tub PVC 50 mm diametru, 30 cm lungime;
- spic antena CB de 1,4 m;
- sarma Cu PVC (instalatii electrice) cu sectiunea de 1,5 mm2;
- cablu flexibil de aprox 30 cm;
- crocodil;
- cablu coaxial;
- mufe;
- materiale marunte (suruburi, adezivi, profile PVC).

Bobina va fi realizata cu prize. Se incepe bobinarea la 4 cm de capatul tubului PVC. Prima sectiune are 21 spire, apoi 10 spire, 9 spire, 7 spire, 6 spire, 5 spire, 4 spire, la final 4 spire distantate la 1 cm si pe fiecare spira priza.




Detalii constructive



Crocodilul "comutator" poate fi inlocuit cu relee, dar constructia se complica inutil.

Voi incerca sa revin cu ceva masuratori in cursul verii. Eventual, poate o realizeaza cineva inaintea mea si ne spune cum se comporta aceasta antena.

sâmbătă, 1 aprilie 2017

HW-100, transceiver SSB

HW-100 a fost comercializat cu multi ani in urma sub forma de kit. Instructiunile de asamblare sunt date "pas cu pas", asa cum spune si manualul. Este realizat dupa tehnologia vremii, cu tuburi electronice. Partea de receptie este superheterodina cu doua schimbari de frecventa, ce asigura atat o sensibilitate marita cat si o selectivitate foarte buna. Sunetul... cristal, atat la receptie cat mai ales la emisie, claritatea si tonurile fiind remarcate si apreciate de toti corespondentii.
Am operat acest echipament in noaptea de 31 decembrie 1989, cand am realizat zeci de QSO-uri nationale.

Masurator de camp

Masuratorul de camp monitorizeaza prezenta undelor radio in apropierea unui emitator sau a antenelor. Este un instrument simplu cu LED. Daca in locul acestuia se monteaza un microampermetru (100-500µA), creste precizia aparatului si poate fi folosit chiar la trasarea diagramei de directivitate a antenelor. Functioneaza de la 1MHz pana la cateva sute de MHz.


Comandati sub forma de kit.

Liniar 10 W - kit

Specificatii:

- disponibil pentru o singura banda (20m, 30m, 40m);
- castig pana la 15dB;
- foloseste un tranzistor RF 2SC196/ MRF475.;
- sistem automat de comutare emisie/ receptie;
- stabilitate marita datorita compensarii termice a etajului;
- filtru trece jos;
- intrare configurabila pentru a putea fi folosit pentru puteri de intrare de la 100mW pana la 3W;
- dimensiuni cablaj: 7,62 * 15,24 cm.



Informatii suplimentare si achizitie
